結構加固植筋不同于二次結構填充墻植筋,屬于后錨固植筋,后錨固植筋的結構需要承載結構本身和上面的附著物的荷載,有一些還涉及到動荷載、風雪荷載等,如果植筋工序上馬虎了,造成的后果會比較嚴重。雖說要求較為嚴格,但植筋技術作為一項較簡捷、有效的連接與錨固技術已經很成熟,在加固領域應用廣泛。植筋后錨固技術不必進行大量的開鑿,只需在植筋部位鉆孔后,利用錨固劑作為鋼筋與混凝土的粘合劑就能保證鋼筋與混凝土的良好錨固粘接,不但減少工作量,還減輕對原有混凝土結構構件的損傷。植筋加固規范除了GB50367-2013《混凝土結構加固設計規范》之外,還需參照行標JGJ145-2013《混凝土結構后錨固技術規程》,其中4.3.15為該規范唯一強制性條文,必須強制執行:4.3.15 未經技術鑒定或設計認可,不得改變錨固連接的用途和使用環境。(解讀:沒有經過技術鑒定或者設計許可,必須嚴格按照指定的后錨固連接的用途使用,且不能更換使用的環境,因為環境不同對植筋膠的耐久性也會有很大影響,這是該規范唯一強制性要求的條例。)舉個例子:我們假設要后植筋一個飄窗板,需要如何開始一個完整的植筋操作流程呢?因為是后植筋的飄窗板,必須有設計出的經過審圖中心核準的圖紙,按照圖紙準備材料。圖紙要求:上排8@150,下排8@150 ,植筋深度180,植筋膠為A級植筋膠。
01混凝土基底材料
植筋錨固的基材應為鋼筋混凝土或者預應力混凝土構件,其縱向受力鋼筋的配筋率不應低于現行國家標準GB50010《混凝土結構設計規范》中規定的最小配筋率?;幕炷翉?qiáng)度等級不應低于C20,且不得高于C60,安全等級為一級的后錨固連接,其基材混凝土等級不應低于C30。
02鋼筋選材及直徑

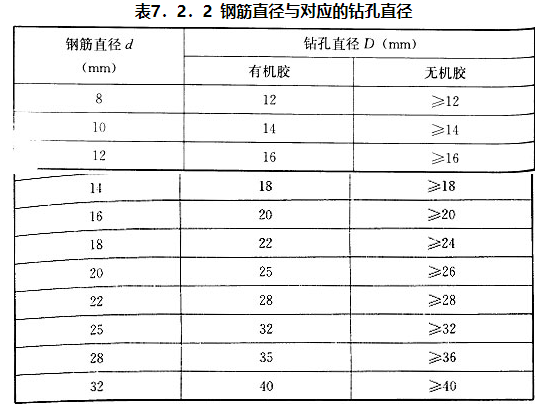

設計驗算后滿足荷載的要求即可,但需滿足下列要求:植筋加固禁止使用光圓鋼筋,帶肋鋼筋宜采用HRB400,鋼筋強度按照GB50010現行版規定采用,鋼材等級符合Q345級。鋼筋直徑與對應的鉆孔直徑相關要求可參考JGJ145-2013《混凝土結構后錨固技術規程》表7.2.2。
03植筋深度

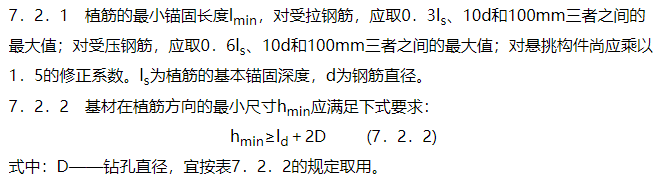

因為本植筋工程8mm的鋼筋,選用100mm為基準深度,h=100mm+2*8mm=116mm,本植筋的對象是懸挑板,還要乘以1.5的修正系數,h=116mm*1.5=174mm,設計要求為180mm,滿足圖集計算要求。植筋深度相關要求可參考JGJ145-2013《混凝土結構后錨固技術規程》7.2.1和7.2.2條。
04植筋膠的選擇
本例選擇了A級植筋膠,因為安全等級為一級的后錨固連接植筋時須為A級植筋膠(若安全等級為二級,可采用B級植筋膠和無機膠),符合行標《混凝土結構工程用錨固膠》JG/T340的相關規定。
05拉拔、錨固深度對砼構件的影響
第一個施工樣板,應由有資質的第三方檢測機構進行現場植筋拉拔試驗,植筋拉拔試驗合格后方可進行大規模植筋施工。植筋錨固深度不同,其產生錨固破壞形態各不相同,其主要分為混凝土椎體破壞、植筋膠與混凝土或鋼筋粘性破壞以及鋼筋屈服破壞。
